平成24年11月17日(土曜日)
今日はお休み!!
朝から、工場、ガレージ、いやバイク小屋で遊んでました~
何で遊んか~てぇ!
そりゃあ先日、ほぼ完成~てぇお伝えした
バラモン
です。
これ!取り敢えずのセッティングもして、試乗もしてみました!実際走るには殆ど問題ないレベルまで漕ぎ着けましたよね~
そして、試乗して思った!!
このバラモン、チョット前の早矢仕の88cc1本リング!!結構早ぇ~です。
ところが、悲しいかな、このバラモン電装は12V化しましたが、未だ点火関係は6Vのままでした。
その後、色々やるもどうもスローが駄目!
どうも、電気が安定しない様でスローでの安定感がありません。
だから~再度‥‥バラシマシタ~
6Vのポイント点火ですから、W1同様
不整脈!!
これは、ある程度仕方ないかな~とは思ってましたが、その反面
このままで良いのカ~
てぇ思ってたのも事実!!自分で乗るならともかく!!ヤッパリ このままでは出せないですよね~
てぇ~んで!!バラモン!!!
完全12V化
を試みたわけでございま~す~
そうなると、完成間近!!
と一旦は組んで終わったバラモンでしたが、今一度!!!エンジンを下ろし、ケースを割るほか有りませんね~
そこで、活躍するのがコイツ!!
事務用袖机(改)なんですわ~

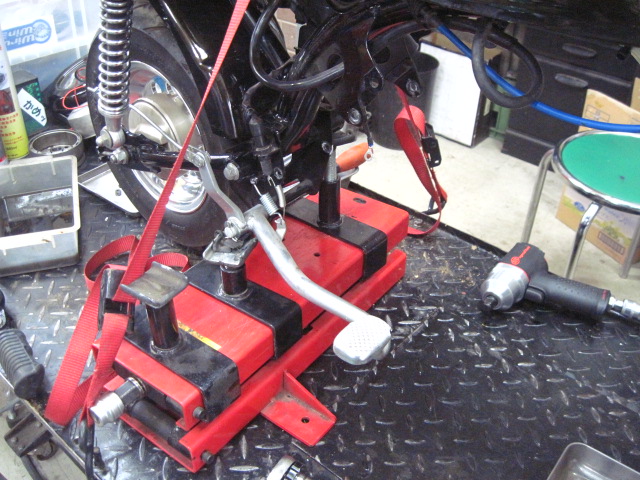

そうなれば、先ず!バラモンをリフトにくくりつけます。
ご存知の通り、モンキーのスタンドやステップは、エンジンに地下止めされているので、転ばして怪我デモしたら大変ですからね~
とは言え、ちょっとスタンド掛けに苦労しちゃった!!小猿専用のスタンド欲しいところですね~

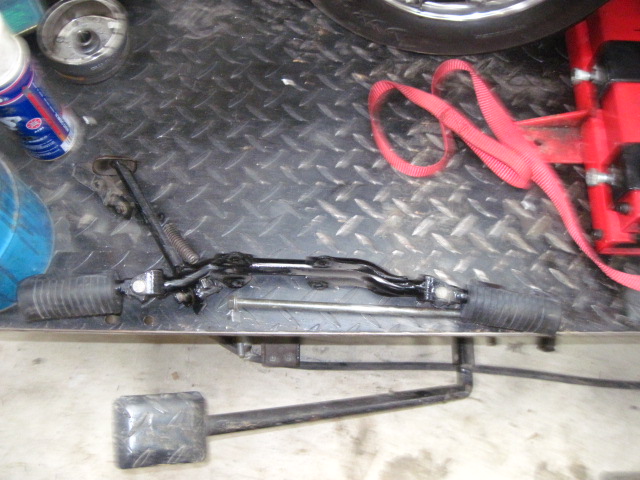

マフラー外して!ステップ外して!
キャブのワイヤー、配線、クラッチワイヤーを外して‥‥
スタンド掛けしたことから、軽い車体ですが不安定にならずに鎮座してくれています!!
そんで、下ろしたエンジン!!先ほどの整備台に乗っていただきまして解体ショーの開始で~す!!
先ずはクラッチ側をバラシマス!
次に、ジェネレーター側をバラシマス!!ドッチガサキデモ良いじゃん!!
続いてクランクケースを割れば、簡単にクランクが外れました~
上が6VのLLクランクで、下が12Vカブ用のクランクです。
これを組むことにより、12Vのジェネレーターが取り付け可能になります。
油だらけで画像が撮影できず!

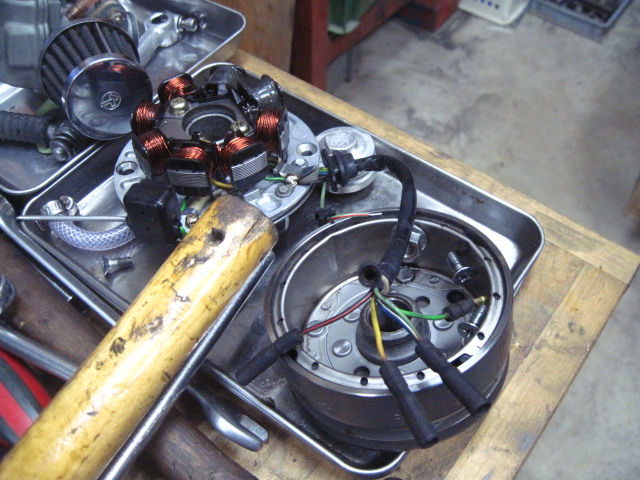

左が6Vのジェネレーター!右が12Vのジェネレーターです。
クランクを12Vの物にして、サッサとクランクケースを組みます‥‥
実は、ここでトラブルあったんだ~
開けた時にクランクが下側になってるケースに、ミッションは上側のケースに残ってしまい、3速、4速がポロリ‥‥‥
あれ~このスペーサー??このカラー??何処に入るんだっけか~てぇ感じで暫し、ミッションと睨めっこしちゃいました~組み間違えたら大変ですからね~
トカ何とか言いながらも、エンジン組み立て完了!!
そこで、↑左の画像!!!お次は、ベルトサンダー登場です!!
6Vのケースには、ピックUPコイルの部分が収まりませんので、スリスリしないとね~
と、この頃になると、オイラの仕事では不安だとお助けマンの たまちゃん が応援に来てくれました~間違い探し有難うございました~
左は、ジェネレーターのピックUP部があたる部分を削り落とし取り付けた状態です!右の画像は、その拡大画像です。
ピックUP分がスプロケット側で多少ながらOPENになりますが、特に大きな問題は無いでしょう!!と教えてもらいました~
そんでもって、エンジン搭載して、隣にあった4stminiからイグニッションコイル等を拝借して‥‥‥
先日、作って置いた12Vコンバート用のハーネスを仮り付けして、エンジン試動!!
バババババ~!!!
かかりましたぞ~
さすが12V!!ライトも格段に明るくなりました!
不安のあった
スローも安定!!
これで、不安無く遠くにも行ける様になりますかね~
何より、6Vから12V化されたことで、点火系統に不安がなくなります。
エンジンは元は6Vですが、クランクを入れ替えた事で
完全12V化
が完成です!!
後は、仮り付けのハーネスを引き直せばOKですかね~
てぇ思ったら
端子が3個しかね~じゃん!!
仕方ないので‥‥‥借り付け~
仮に繋いだコネクターのケースは
端子交換して再利用
する事にして、長さや色を合わせて配線もしておきます。
後は、イグニッションコイルを屋根裏から探して、端子を補充して結線すれば完成です~
元々の6Vの配線も最大限利用して、継ぎ接ぎをせずコネクター端子を入れ替えるので出来上がりも綺麗ですし、トラブルも無いと思います。
ライダースさ~ん!!!
大体だけど完成したぞ~
CDIはカブ用を付けてあるので
武川等のモンキー用CDIに交換
カブの6Pコネクターからモンキー用CDI接続用の変換コネクター接続
これで点火系はOKかな~
そうそう!! ↑ 知ってる人が見ると?????のフライホイール!!結構重そうだけど、このままで良いかい~
一同、フライホイールを見て
なんだこりゃ~
てぇ申してましたよ~
このフライホイールの形状!! オイラも始めて見た と思う、タブン!!
